信號傳輸?shù)摹皹蛄骸狈€(wěn)不穩？就看這幾項關鍵測試！

發布時間：2025-09-04

在工業自動化、智能制造及物聯網設備中，通訊連接器雖小卻至關重要。它如同信息世界的“神經網絡”，負責高頻高速信號的無損傳輸，直接影響系統響應、控制精度與運行穩定性。若連接器性能下降，可能導致信號延遲、誤碼甚至中斷，在高速實時控制等場景中后果嚴重。隨著工業4.0、5G+工業互聯網等技術的推進，連接器需兼具優良電氣性能和嚴苛環境下的耐久性。

如何系統評估工業級連接器的可靠性？本文將帶您了解M8、M12及RJ45等常見工業連接器的核心測試標準與性能要求！??

一

機械性能：連接可靠性的“物理基石”

通訊連接器需在頻繁插拔、振動、沖擊等嚴苛環境下保持結構穩定。

1. 外觀與尺寸檢查

依據IEC 60512-1-1和IEC 60512-1-2標準，對未對接連接器進行目視檢查與量具測量。要求其無任何影響功能的缺陷，且所有尺寸均符合設計圖紙的規格要求。

2. 插拔力、保持力與極化防誤插測試

依據IEC 60512-13-2標準進行插拔力測試。對于RJ45連接器，其插拔力要求通常是 ≤ 30N 。

依據IEC 60512-16-5標準進行保持力測試，評估插針與插孔在殼體中的機械固定強度。

依據IEC 60512-13-5標準進行極化防誤插測試，確保連接器具備防錯誤插合的功能。

3. 耐久性測試

依據IEC 60512-9-1標準進行觸點插拔循環試驗。試驗后，連接器功能應正常，接觸電阻與外觀無異常。鍍金觸點100次，鍍銀觸點50次，鍍錫觸點20次。RJ45連接器循環次數要求通常是750次。

4. 對插有效性

依據IEC 60512-15-6標準，對完全對插的RJ45連接器耦合件施加50N的軸向拉力，并保持60秒。試驗后，要求RJ45連接器無松動、無分離、無機械損傷。

二

電氣性能：信號傳輸?shù)?ldquo;質量守護”

電氣性能是通訊連接器的核心，尤其在高速傳輸中更為關鍵。

1. 接觸電阻測試

依據IEC 60512-2-1標準，采用四線法（開爾文法）進行測量，以排除引線誤差。

2. 絕緣電阻與耐電壓測試

依據IEC 60512-3-1標準，在DC 500V測試電壓下，M8/M12連接器絕緣電阻應 ≥ 100 MΩ；在DC 100V測試電壓下，RJ45連接器絕緣電阻應 ≥ 500 MΩ。

依據IEC 60512-4-1標準，對RJ45連接器進行耐壓測試：在觸點間施加AC有效值1kV、或在觸點與屏蔽間施加AC有效值1.5kV的測試電壓，持續60秒，要求無擊穿、無飛弧。M8/M12連接器耐壓測試電壓需根據其具體芯數規格確定。

3. 載流能力與溫升測試

依據IEC 60512-5-1（溫升測試）和IEC 60512-9-2（載流能力試驗）標準進行試驗，向連接器通以其額定電流，直至其溫度達到穩定狀態（每小時變化 ≤2°C）。要求其溫升（相對于環境溫度）＜30°C，且試驗后其電氣性能（如接觸電阻）正常。

三

環境適應性：極端環境的“生存考驗”

通訊連接器需要適應各種復雜環境，環境測試驗證其耐受能力。

1. 振動與沖擊測試

依據IEC 60512-6-4標準進行正弦~500Hz，掃描10個周期，在三個相互垂直的軸向上依次各進行2小時試驗。

依據IEC 60512-6-3標準，對M8/M12連接器進行半正弦波沖擊測試，峰值加速度為490m/s²，脈沖持續11ms。

試驗過程中，M8/M12連接器中斷時間要求通常是 ≤ 1 μs，RJ45連接器中斷時間要求通常是 ≤ 10 μs。試驗后無機械損傷，且接觸電阻變化量符合產品規范要求。

2. 溫度與濕熱測試

依據IEC 60512-11-4標準進行溫度快速轉換試驗，M8/M12連接器試驗條件為-40 °C ↔ +80 °C，RJ45連接器試驗條件為依據 IEC 60068-2-38標準，對RJ45連接器進行濕熱試驗，通常需完成 21 個循環。

依據IEC 60068-2-30標準，對M8/M12連接器進行濕熱試驗，通常需完成6個循環。

試驗結束后，電氣性能、機械性能及外觀均應符合產品規格書的相關要求。

3. 腐蝕測試

依據IEC 60512-11-6標準進行中性鹽霧測試。噴射濃度為 5% 的氯化鈉溶液，溶液 pH 值維持在 6.5-7.2，試驗箱溫度保持 35 °C，試驗持續時間為 48小時。試驗結束后，連接器金屬件鍍層及金屬基體無腐蝕，其主要電氣與機械性能應符合產品規格要求。

4. IP67防水測試

依據 IEC 60529標準，對處于對接狀態的產品進行防水測試。將產品浸入水中，確保其最低點位于水面下 1 米處，試驗持續 30 分鐘。試驗結束后，要求產品內部無任何水漬進入。

5. 氣密性測試

依據IEC 60512-14-2標準進行精細泄漏測試。本測試僅用于要求極高密封性能的玻璃對金屬密封型連接器（如某些高可靠性M12變種）。

*上述測試要求與試驗方法均整理自國際電工委員會（IEC）發布的相關標準，具體執行時請以IEC官方最新有效版本為準*

------------ 吉諾科技通訊連接器 ------------

連接器系統性測試，到底有多重要？

據統計，電子系統故障中約有30%可溯源至連接器性能劣化。因此，對連接器進行系統且嚴格的測試，是保障整個信號傳輸系統可靠運行的重要環節。

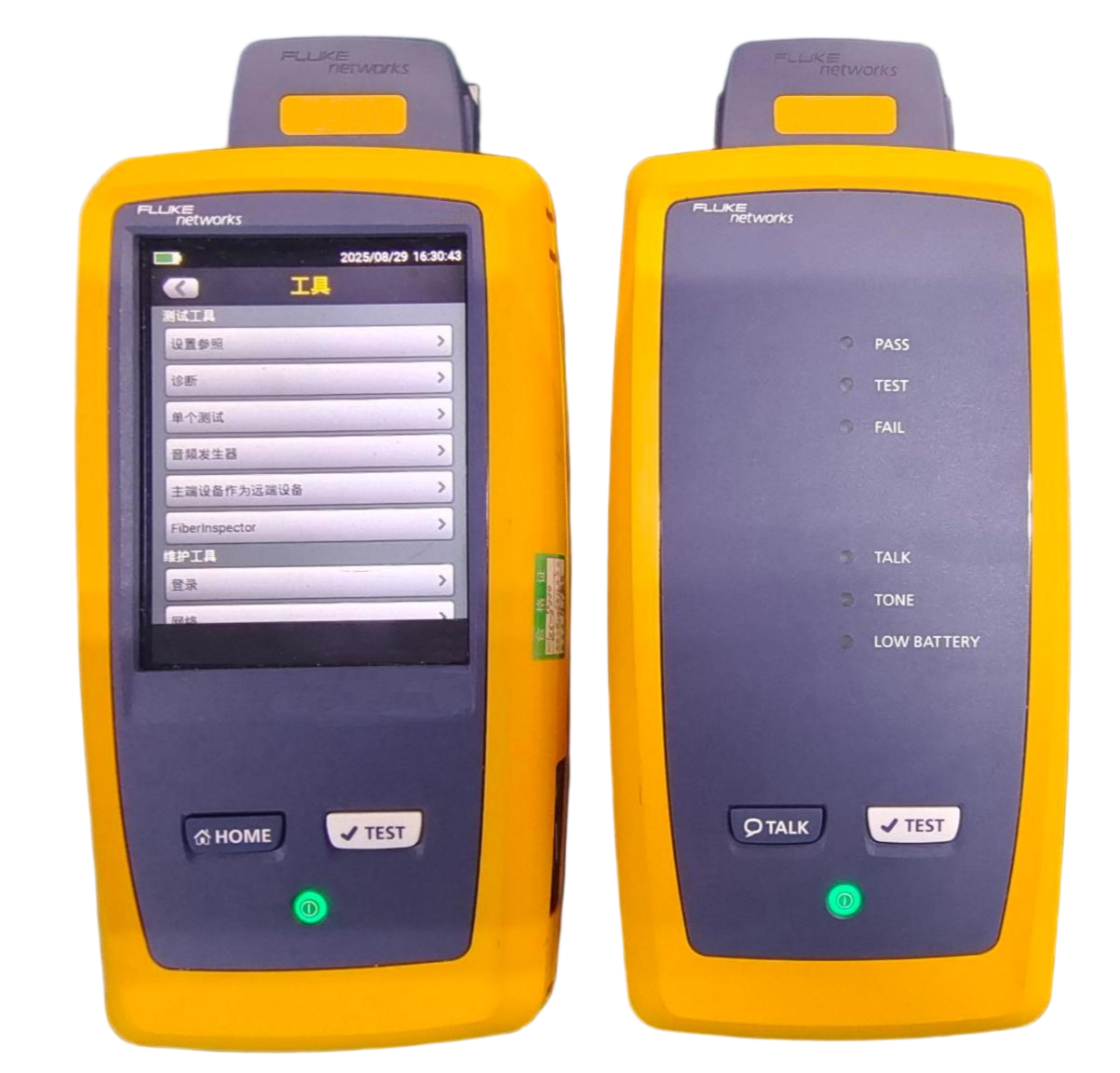

在嚴格遵循IEC標準完成連接器測試的基礎上，吉諾科技還采用Fluke測試設備對每批成品連接器實施100%出廠性能測試。重點涵蓋以下核心性能指標：

? 回波損耗：確保連接器阻抗完美匹配，杜絕信號反射，從源頭保障信號完整性。

? 插入損耗：驗證整個鏈路信號衰減值在標準之內，保證信號傳輸強度，連接更遠距離也不衰減。

? 近端串?dāng)_：嚴格控制連接器內部線對間的信號干擾，確保信號清晰無“串音”，數據傳輸零錯誤。

? 轉移阻抗：保持整鏈路阻抗穩定，避免因波動導致的數據失真。

通過全面覆蓋上述測試項目，旨在從生產環節控制產品質量，提升連接器在復雜應用環境中的適應性。
